空气流程中空压机配件的功能简介详情介绍

返回列表 来源: 发布日期: 2018.11.13

空气流程中空压机件的功能简介详情介绍

气体由空气滤清器滤除尘埃之后,经由进气阀进入机头被压缩,并与润滑油混和。与油混和的压缩空气排至油气分离桶,再经油气分离器、压力维持阀及后冷却器之后进入用气管网。

然后在进入我们的主题,对空气流程中主气源通路上各空压机配件功能进行一下简要的说明:

一、油气桶

油气桶有油气分离和储油两种功能。压缩后的油气混合物排至油气桶,在油气桶内旋转可以分离出大部分的润滑油,油气桶内存较多的润滑油,避免刚分离出来的热油立即参与下一个循环,有利于降低排气温度。油气桶侧面装有油位指示计。桶上有一加油孔,供加油用,静态润滑油的油位应在油位计上限与下限之间。油气桶下方装有放油(水)球阀,应在每次运转前略微打开球阀,以排除油气桶内的凝聚水。一旦有油流出,迅速关闭。由于油气桶的宽大截面积,可使压缩空气流速减小,有利于油滴分离,起到初步除油的作用。

过滤器

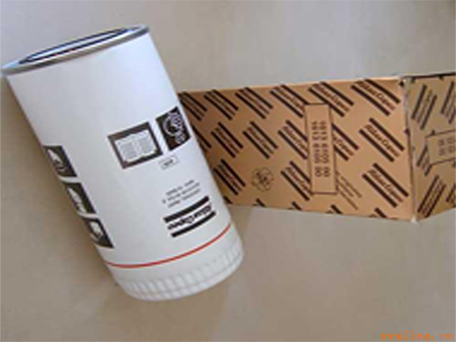

二、空气过滤器

空气过滤器为一干式纸质过滤器,过滤纸细孔度约为5μm左右。其主要功能是滤除空气中的尘埃,避免螺杆转子过早磨损,油过滤器和油细分离器过早阻塞。通常每工作500小时,应取下清除其表面的尘埃。清除的方法是使用低压空气将尘埃由内向外吹除。

三、油气分离器

油气分离器滤芯采用多层细密的特种纤维制成,压缩空气中所含雾状润滑油经过油细分离器后几乎可被完全滤去,油颗粒大小可控制在0.1μm以下,含油量则可小于3PPM。

四、进气阀

进气阀为碟式进气阀,主要是通过进气阀内碟片的开启和关闭来进行空重负荷的控制;有两种控制方式,一种开关式,当压力到达高限设定值,关闭进气口,压力降到低限设定值,重新打开进气口全负荷工作。另一种容调控制,进气阀门的碟片微闭配合比例阀进行容调控制,适应外部用气量,使压力稳定在一定范围内,压力未到容调压力,进气阀门的碟片全开,此时空压机全负荷运转。

五、安全阀

当油气桶内气体压力比额定排气压力高出1.1倍时,安全阀即会自动起跳而泄压,使压力降至额定排气压力以下。

六、后冷却器

由最小压力阀流出的压缩空气,通至后冷却器。后冷却器与油冷却器制成一体,其结构相同,皆为板翘式。冷却风扇将冷空气抽进,吹过后冷却器翘板。冷却后的压缩空气温度一般在环境温度+15℃以下。
